1. 今日やること
- ブレッドボード の仕組みを理解する
- Picoと別のライト（外部LED） をつなぐ
- プログラムで点滅スピードを変える
スポンサーリンク（開発中はプレースホルダー）

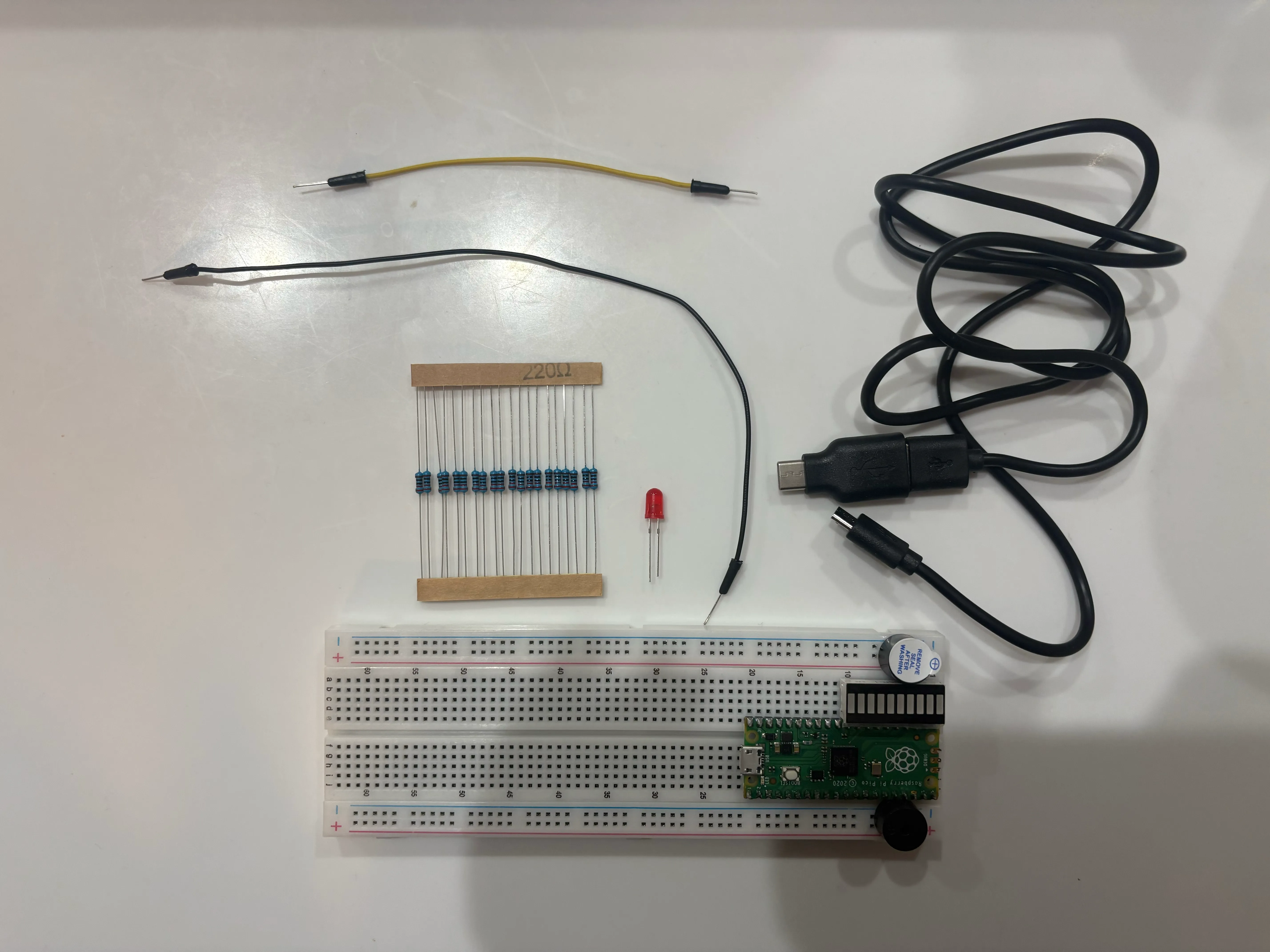

2. 使う部品
- Raspberry Pi Pico H
- ブレッドボード
- LED（赤） ×1
- 抵抗器（330Ω or 220Ω） ×1 ※帯の色：橙橙黒金など
- ジャンパーワイヤ（オス-オス） ×2本

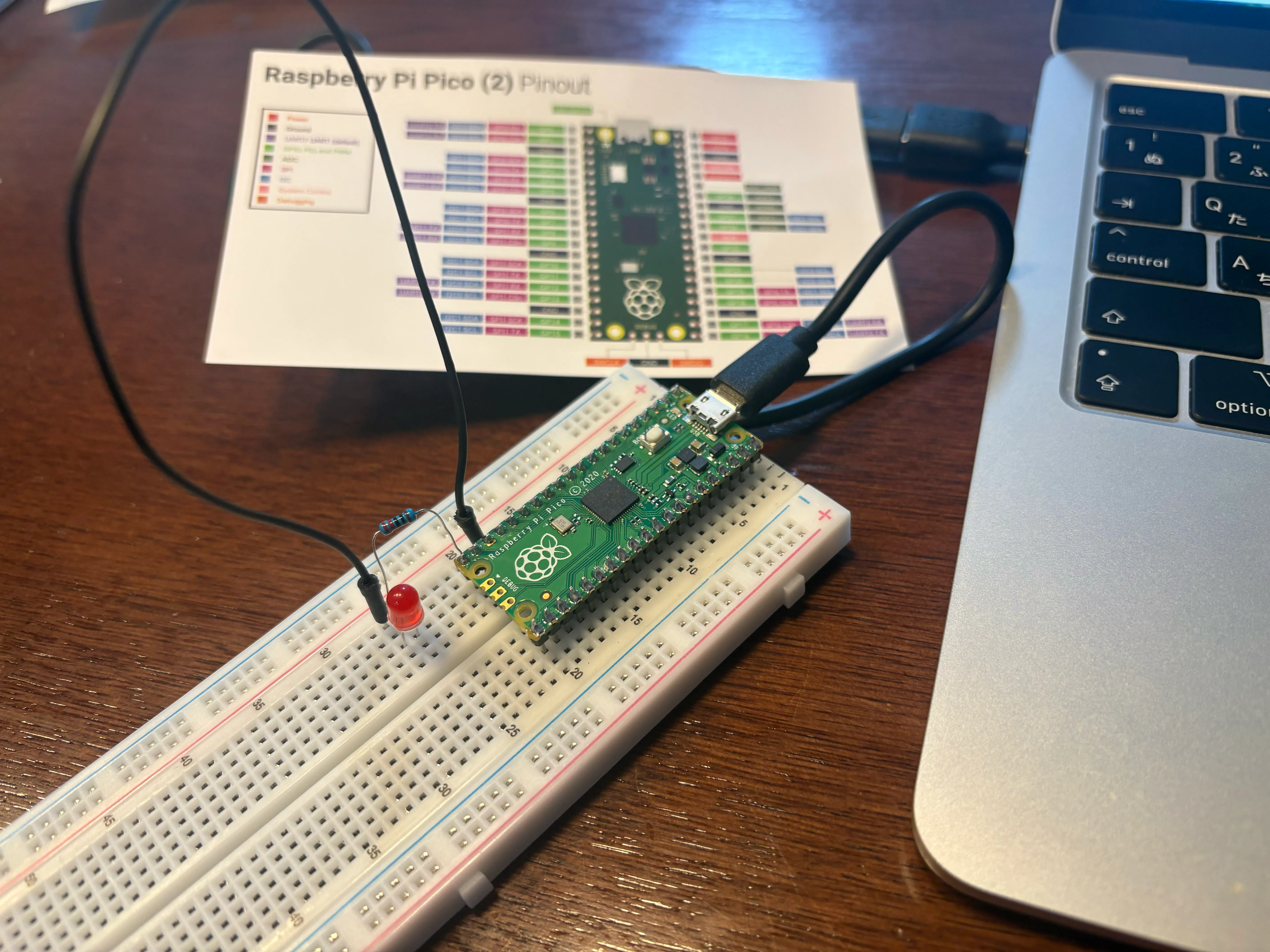

3. 完成形（今日のゴール）
ブレッドボード上の赤いLEDが、あなたのプログラムによってチカチカ点滅します。
（ここに成功時の写真 or 動画GIFを入れる）
4. 手順
Step 1: ブレッドボードを知る
この穴だらけの板は、「ハンダ付けなしで配線できる魔法の板」 です。 ルールはたった2つ。
- 縦の列（a-b-c-d-e）は中で繋がっている
- 横の溝 をまたぐと切れている（右と左は別世界）
Step 2: 究極の「輪っか」を作る
電気は「プラスから出て、仕事をして、マイナス（GND）に帰る」ことで流れます。 この帰り道を GND（グランド／排水溝） と呼びます。Picoのピンから出発して、LEDを光らせて、PicoのGNDに戻る「輪っか（回路）」を作りましょう。

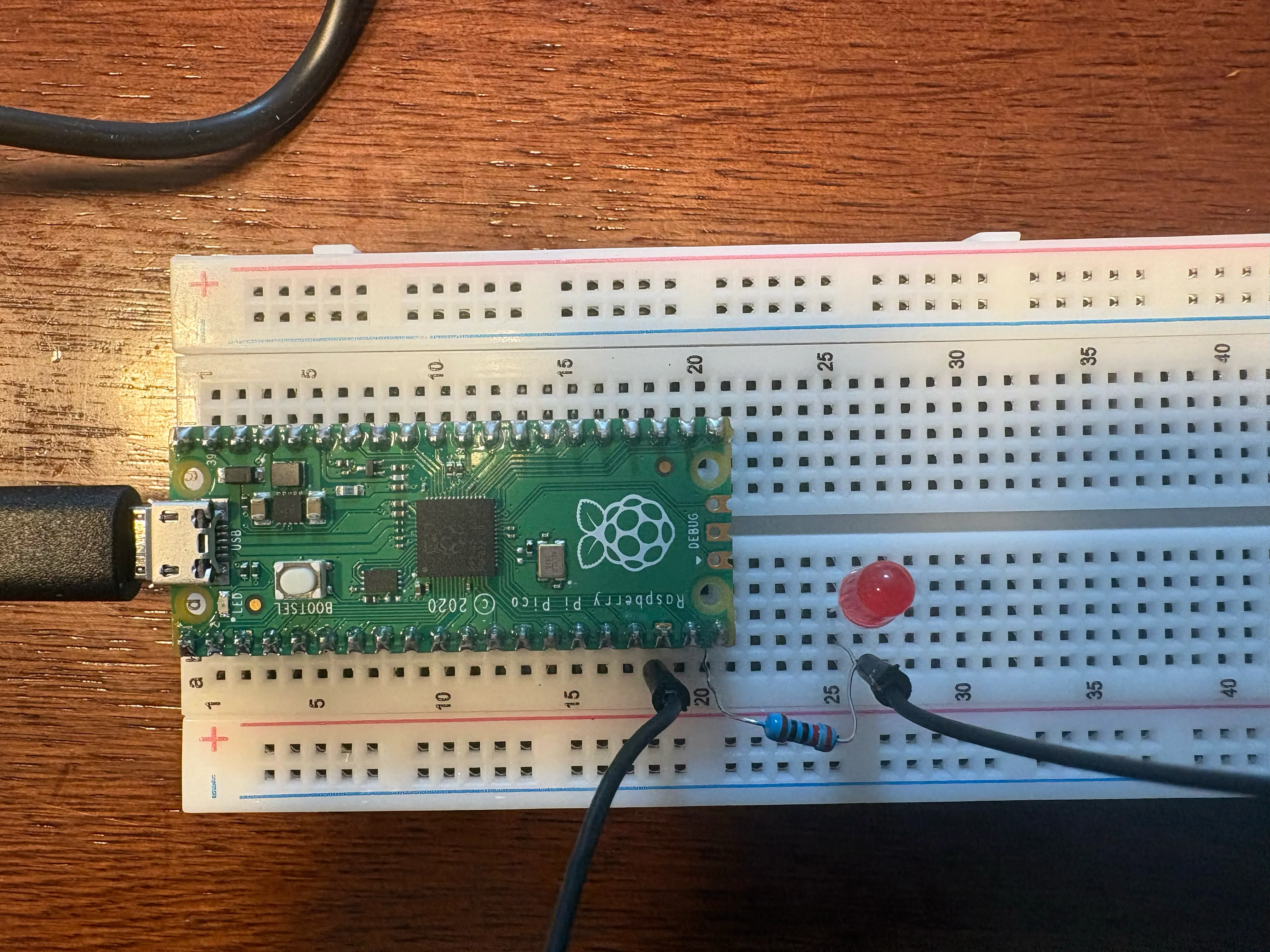

配線の手順（USB端子を上にした場合）
- Picoを刺す
- 邪魔な部品は抜く： もし買った状態で他の部品（LEDバーなど）が刺さっていて邪魔な場合は、全部抜いてしまってOKです。
- ※手で抜けない場合は、付属の棒（マイナスドライバーなど）を「テコ」のように使って優しく持ち上げてください。勢い余ってピンを曲げないよう注意！
- 位置合わせ： USB端子がある方を、ブレッドボードの**「1番」の列**に合わせると分かりやすいです。
- 注意： 左右の位置は、なるべく真ん中（穴が左右に2つずつ余るくらい） が理想です。端っこ（A列）に寄せすぎると、配線する穴がなくなってしまいます。
- しっかり奥まで差し込んでください。
- プラス側の道を作る
- GP15（左列の20番のピン）と同じ横列に、抵抗の片足を刺します。
- ※Picoを1番に合わせた場合、ここが20番の行になります。
- 抵抗のもう片足を、少し離れた空いている列に刺します。
- その「抵抗の足」と同じ列に、LEDの長い足（プラス） を刺します。
- Q. 抵抗の足が長すぎる？
- A. そのままで大丈夫です！ アーチ状（橋みたいな形）に曲げて刺しましょう。
- 他の金属部分に触れないようにだけ注意してください。
- マイナス側の道を作る
- LEDの短い足（マイナス） を、また別の列に刺します。
- 短い足と同じ列に、ジャンパーワイヤ の片方を刺します。
- ワイヤのもう片方を、Picoの GND（左列の18番のピン）と同じ列に刺します。
- ※Picoを1番に合わせた場合、ここが18番の行になります。
つながり確認 GP15 → 抵抗 → LED(長) → (中身) → LED(短) → ワイヤ → GND
注意！ LEDには極性（向き）があります。足が長いほうがプラスです。足の長さをよく見て刺しましょう。
Q. ジャンパーワイヤの色は何でもいいの？ A. 何色でもOKです！ 中身は全部同じ銅線です。 一般的に「赤はプラス」「黒はマイナス」に使われることが多いですが、電気的にはどれも同じです。手元にある好きな色を使ってください。
準備ができたら、PCに接続！ 配線に間違いがないか、もう一度確認してから、USBケーブルでパソコンと繋ぎましょう。
Warning 今回は BOOTSELボタンは押さなくていい です！ そのまま普通にケーブルを刺すだけでOKです。（ボタンを押すとまたインストールモードになってしまいます）
Step 3: プログラムを書く
配線ができたら、Picoに命令します。Day 1のコードを少し変えます。
5. コード
# 今度は本体(LED)ではなく、GP15ピンを使います led = machine.Pin(15, machine.Pin.OUT) while True: led.value(1) # 点く time.sleep(0.5) # 0.5秒待つ led.value(0) # 消える time.sleep(0.5) # 0.5秒待つ
- 解説:
while True:は「永遠に繰り返せ」という命令です。止めるまで点滅し続けます。
6. つまずきログ
⚠️ LEDが点かない
- 原因1: LEDの向きが逆
- → 足の長さを確認してください。長いほうがプラス（GP15側）です。
- 原因2: 抵抗や線の刺す場所がズレている
- → ブレッドボードは「同じ縦列」に刺さないと繋がりません。隣の列にズレていませんか？
- 原因3: GNDを忘れている
- → 電気は家に帰れないと動きません。必ずGNDピンに戻る線を繋いでください。
Q&A: 抵抗ってなに？
Q. そもそも抵抗って何のためにあるの？
A. 「電気のダム」 です。 電気を「水」、電圧を「水圧」とイメージしてください。Raspberry Pi Picoからの電気（3.3V）は、LEDにとっては水圧が強すぎて、そのまま流すと**「決壊（焼き切れる）」してしまいます。 抵抗は、流れる水の勢いを「せき止める」**役割をします。これによって、LEDにちょうどいい量の電気だけを流して守ってあげるのです。
Q. 抵抗の数字（Ω）はどうやって選ぶの？
A. 「せき止める強さ」 です。
- 数字が小さい（例：100Ω）：あまりせき止めない → 明るい（けどLEDが壊れるかも）
- 数字が大きい（例：10kΩ）：すごくせき止める → 暗い（けど安全で省エネ）
今回の330Ωは、「明るすぎず、壊れない、ちょうどいい安全パイ」 の数字です。 「明るさ」と「安全性」のバランスで選びます。 迷ったら330Ωにしておけば、まず安全です。
7. 文系への翻訳
- ブレッドボード: レゴブロックの土台（好きな位置に部品を置ける）
- 回路: 山手線（一周して戻ってこないと電車は走らない）
- 抵抗: 水道の蛇口（流れる量を制限して、LEDが爆発するのを防ぐ）
8. 今日の達成
「電子回路（ハードウェア）とプログラム（ソフトウェア）を繋げた！」
9. 次へ
光らせることができれば、次は「入力」です。 スイッチを押して、Picoにあなたの意思を伝えてみましょう。
